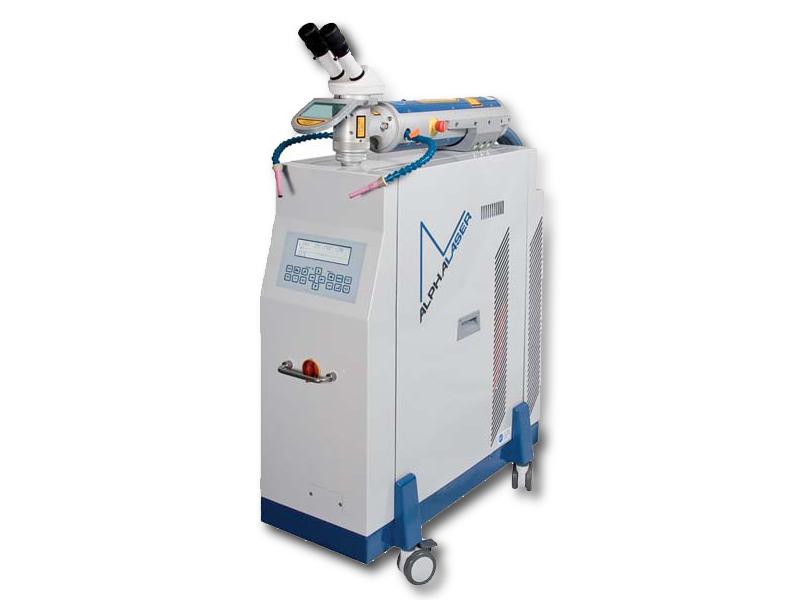

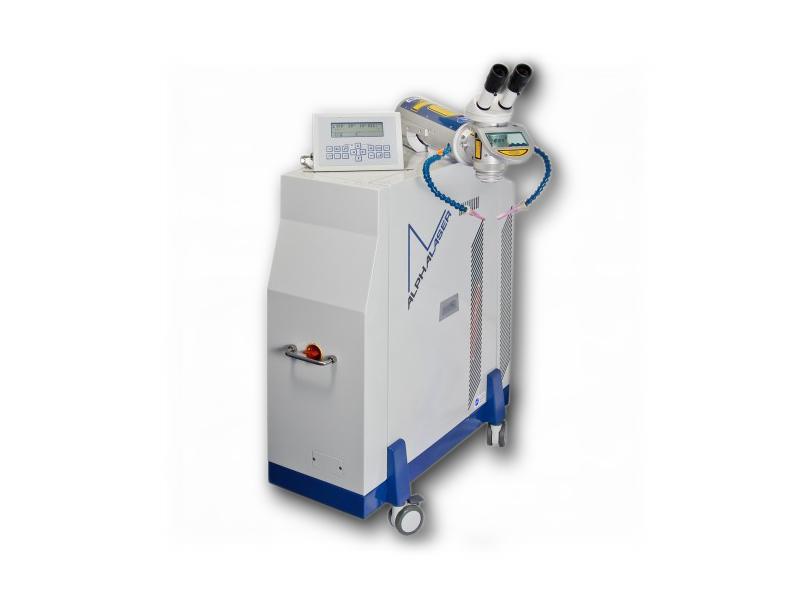

ALmicro雷射焊補熔接機

ALmicro開放微焊式

德國ALPHA LASER

ALmicro系列

雷射焊補特性
高精度、省時、易操作
無熱應力問題，焊後母材不變形
深溝、細縫、針孔、超精密部位皆可焊補
不同材質金屬皆可焊接

適用範圍
小模具精確修補 , 各類半導體模具修補 , 電子連接插頭及超精密零件
珠寶、牙科、鐘錶、眼鏡加工 , 醫療器材、航太科技加工

適用材料
冷、熱作合金鋼，不銹鋼，工具鋼，含鎳鋼，青、黃銅合金，鋁，鈦，白金，金，銀等

ALmicro系列特色

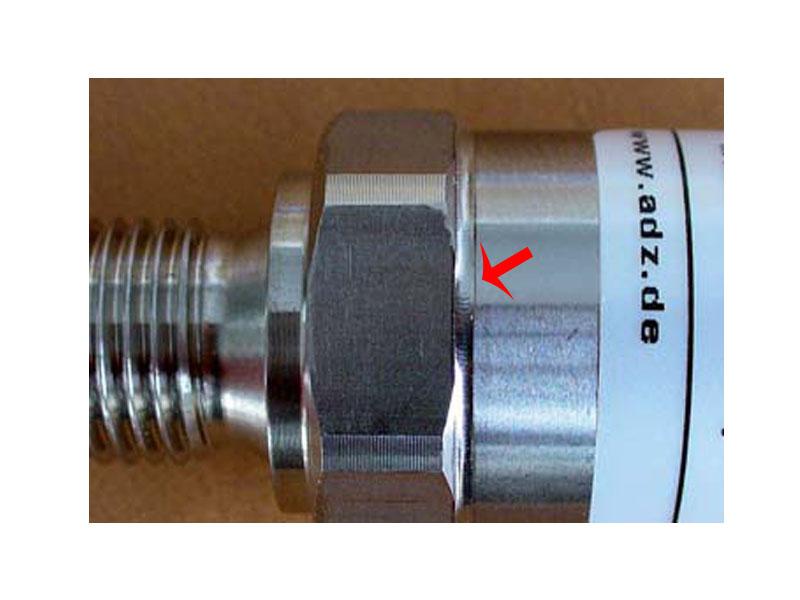

ALmicro雷射焊補熔接機是針對超細微焊補需求所開發的特殊機型，特別適合感應器(sensor)、細線熔接等超精密零件的焊補。

ALmicro內建細微焊裝置，可將焊補光斑直徑縮小到0.05-0.1mm，實現各種細微焊補作業。

搭配55x立體顯微鏡，可輕易觀察到小於0.1mm的區域。

更多資訊請參觀Alpha Laser網站 : http://alphalaser.de/en.html

技術數據

AL50 AL100

平均功率

峰值脈衝功率

脈衝能量

脈衝持續時間

脈衝頻率

焊接光斑直徑

焦距

脈衝波型

控制

50W 100W

5 kW 7 kW

50 J 70 J

0.5 - 20 ms

- 50 Hz

0.2 - 2.0mm ( 搭配細微焊系統可達到0.05 - 1mm)

120mm , 可選配90mm

3組預設波型、3組可調式波型

可記憶39組焊接參數

監視系統

配置10X 德國萊卡(LEICA)雙筒立體顯微鏡 , 選配16X、25X

主機體

主機尺寸

重量

820 x 400 x 910 mm

100 kg

雷射燈筒

包含鏡頭尺寸

重量

610 x 120 mm

14 kg

入電需求

220V / 50-60Hz / 16A

選配

> 可360度旋轉傾斜鏡頭

> 90度垂直轉向燈頭

> 可旋轉傾斜夾持台

> 外接TV監視系統

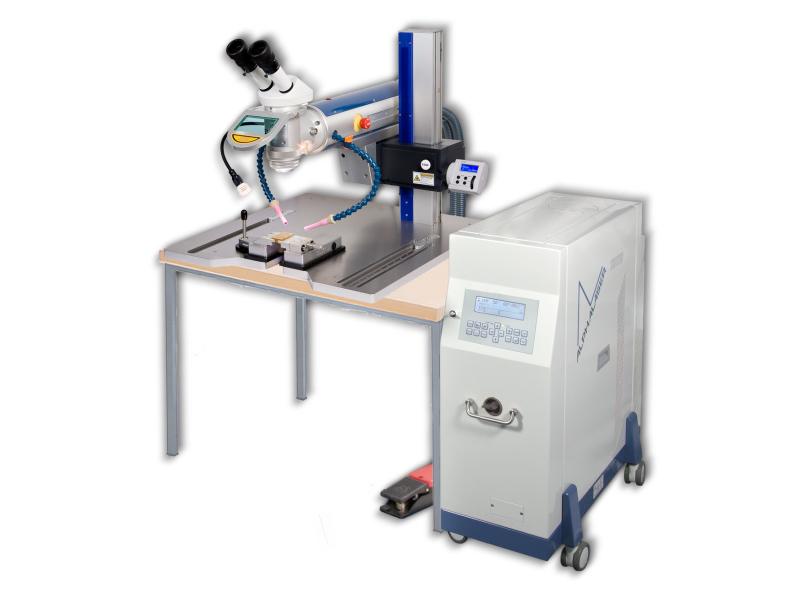

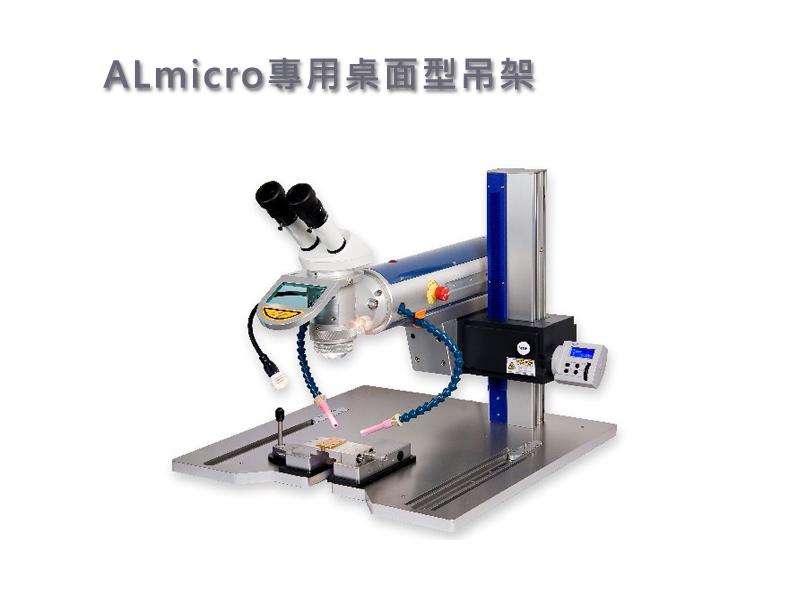

> ALmicro專用工作桌

> 同軸照明設備

> ALmicro專用細微夾具
