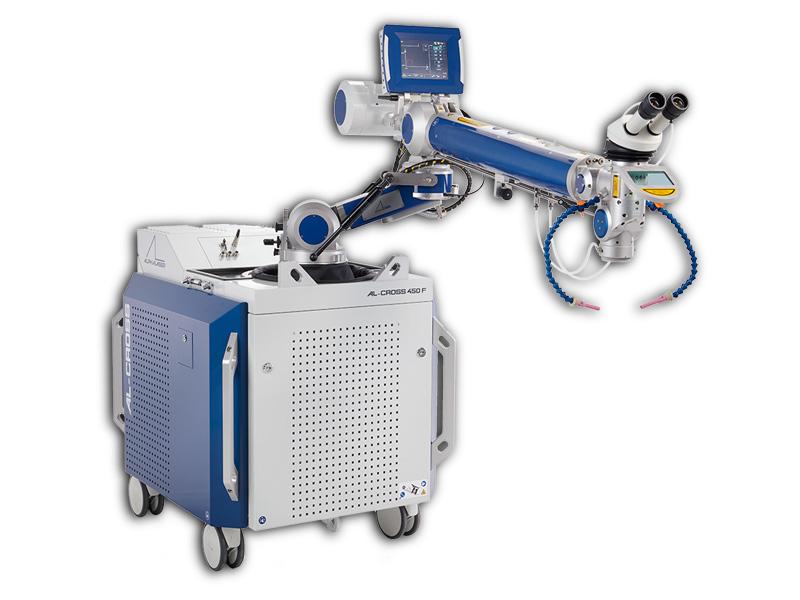

AL-CROSS雷射焊補熔接機

AL-CROSS type光纖手臂式

德國ALPHA LASER

AL-CROSS 系列

AL-CROSS type系列特色

AL-CROSS為Fiber光纖源手臂式雷射焊補機，有堅固的外殼及良好的防震功能，適合非固定場所的焊接。

AL-CROSS配備易於移動的輪子，機體運輸高度為1.25米，可裝載進車內高度1.4米的貨車上。

AL-CROSS搭載450W光纖雷射源，可選擇脈衝或持續輸出模式，可通過觸控螢幕、腳踏開關、或可擊發式搖桿來設定焊接參數。

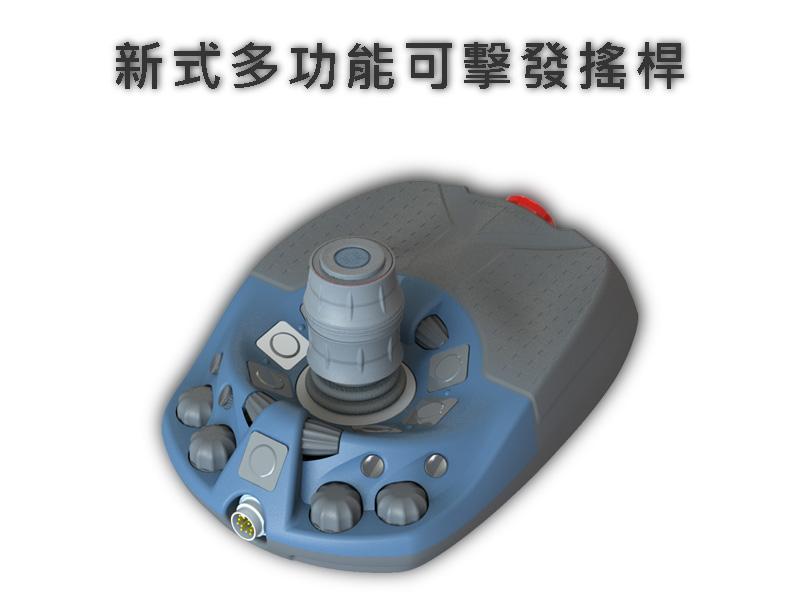

AL-CROSS配備新型可擊發式搖桿AL-DRIVE，可輕易操控所有參數及擊發雷射。

雷射焊補特性

高精度、省時、易操作
無熱應力問題，焊後母材不變形
深溝、細縫、針孔、超精密部位皆可焊補
不同材質金屬皆可焊接

適用範圍
各種大小模具精確修補 , 各類半導體模具修補 , 電子連接插頭及精密零件
珠寶、牙科、鐘錶、眼鏡加工 , 醫療器材、航太科技加工

適用材料
冷、熱作合金鋼，不銹鋼，工具鋼，含鎳鋼，青、黃銅合金，鋁，鈦，白金，金，銀等

更多資訊請參觀Alpha Laser網站 : http://alphalaser.de/en.html

技術數據

AL-CROSS 450W AL-CROSS 600W

平均功率

峰值脈衝功率

脈衝能量

脈衝頻率

脈衝持續時間

焊接光斑直徑

焦距

脈衝波型

控制

450W 600W

4.5 kW 6kW

45 J 60J

-100 Hz

0.5 - CW持續輸出

0.2 - 3.0 mm

150 mm

可調式波型

觸控螢幕、腳踏開關、可擊發式搖桿

監視系統

配置10X 德國萊卡(LEICA)雙筒立體顯微鏡 , 選配16X、25X

作業範圍

X , Y , Z (行程)

最低工作點

最高工作點

手臂工作範圍

手臂移動速度

工作手臂可以手動或搖桿控制

120 x 110 x 800 mm

400 mm

1900 mm

1300 mm

0 - 25 mm/s

機體尺寸

長 x 寬 x 高

重量

790 x 1590 x 1250 mm

480 kg

入電需求

3 x 400V / 50-60Hz / 3 x 16A

選配

> 可360度旋轉傾斜鏡頭

> 外接TV監視系統

> 可擊發式外接搖桿

> 5-25度顯微鏡調整座

> 保護鏡片吹塵裝置

> 鏡片水冷裝置
